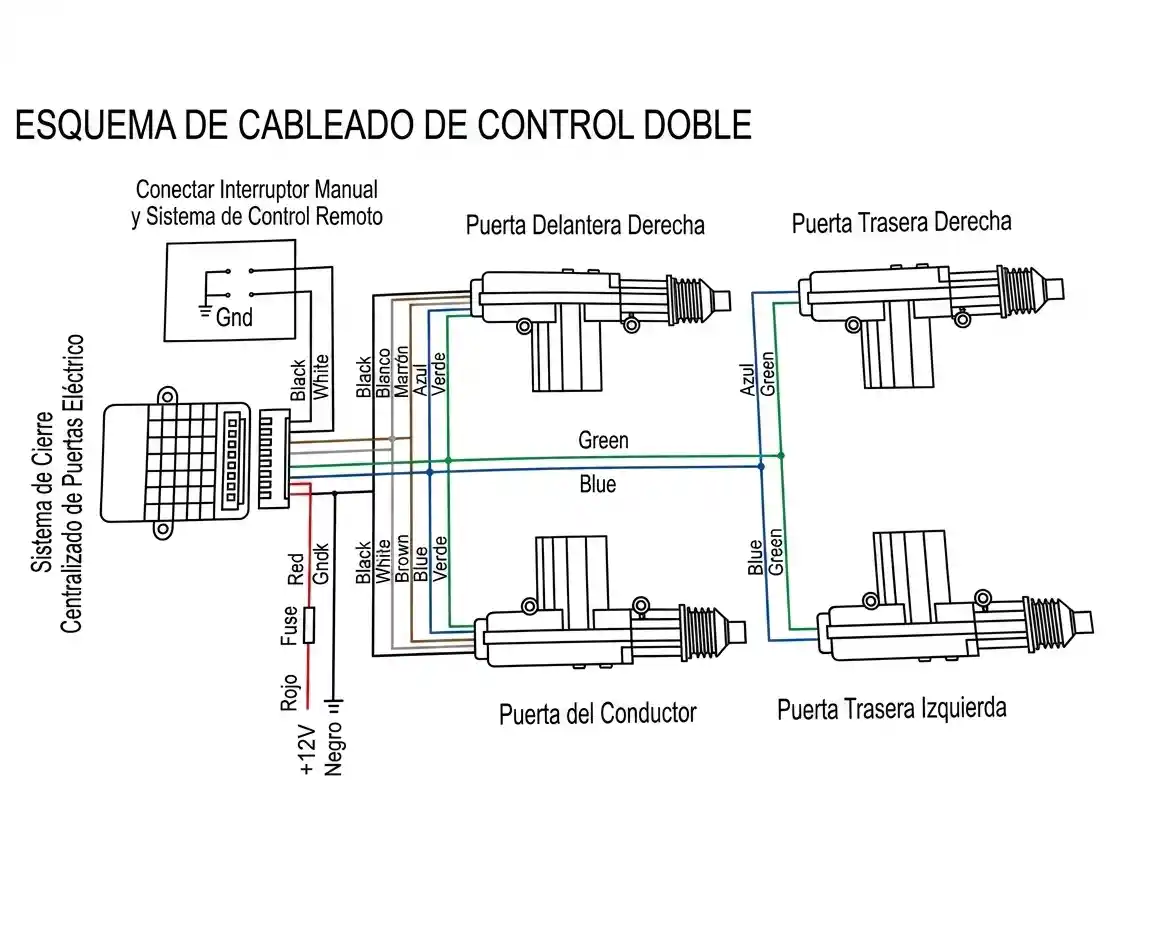

🔌 Esquema Eléctrico - Cierre Centralizado Universal (Control Doble)
| 🎨 Color del Cable | 📥 Función / Conexión | 📝 Detalles del Cableado en el Vehículo |
|---|---|---|
| 🔴 Rojo (Grueso) | +12V Constante | Alimentación permanente directa. Conectar a batería o fusiblera usando siempre el portafusible provisto. |
| ⚫ Negro (Grueso) | Masa (Gnd) | Conectar a una parte metálica firme del chasis, asegurando un contacto limpio de pintura o pintura asfáltica. |
| 🔵 Azul / 🟢 Verde | Línea de Fuerza (Motores) | Alimentación de motores. Van conectados a las 4 puertas. Invierten polaridad para abrir o cerrar. |
| ⚪ Blanco / 🟤 Marrón | Cerrar / Abrir (Switch) | Cables de señal del microswitch. Van exclusivamente a los motores maestros de las puertas delanteras. |
| ⚫ Negro (Fino) | Referencia Switch | Línea de masa para el switch interno de los motores maestros delanteros. |
| 🎛️ Blanco y Negro (Finos sueltos) | Comando Manual / Remoto | Entradas de pulsos negativos. Permiten conectar un interruptor de habitáculo o la salida de comando de una alarma externa. |
