Pasos para el conexionado eléctrico

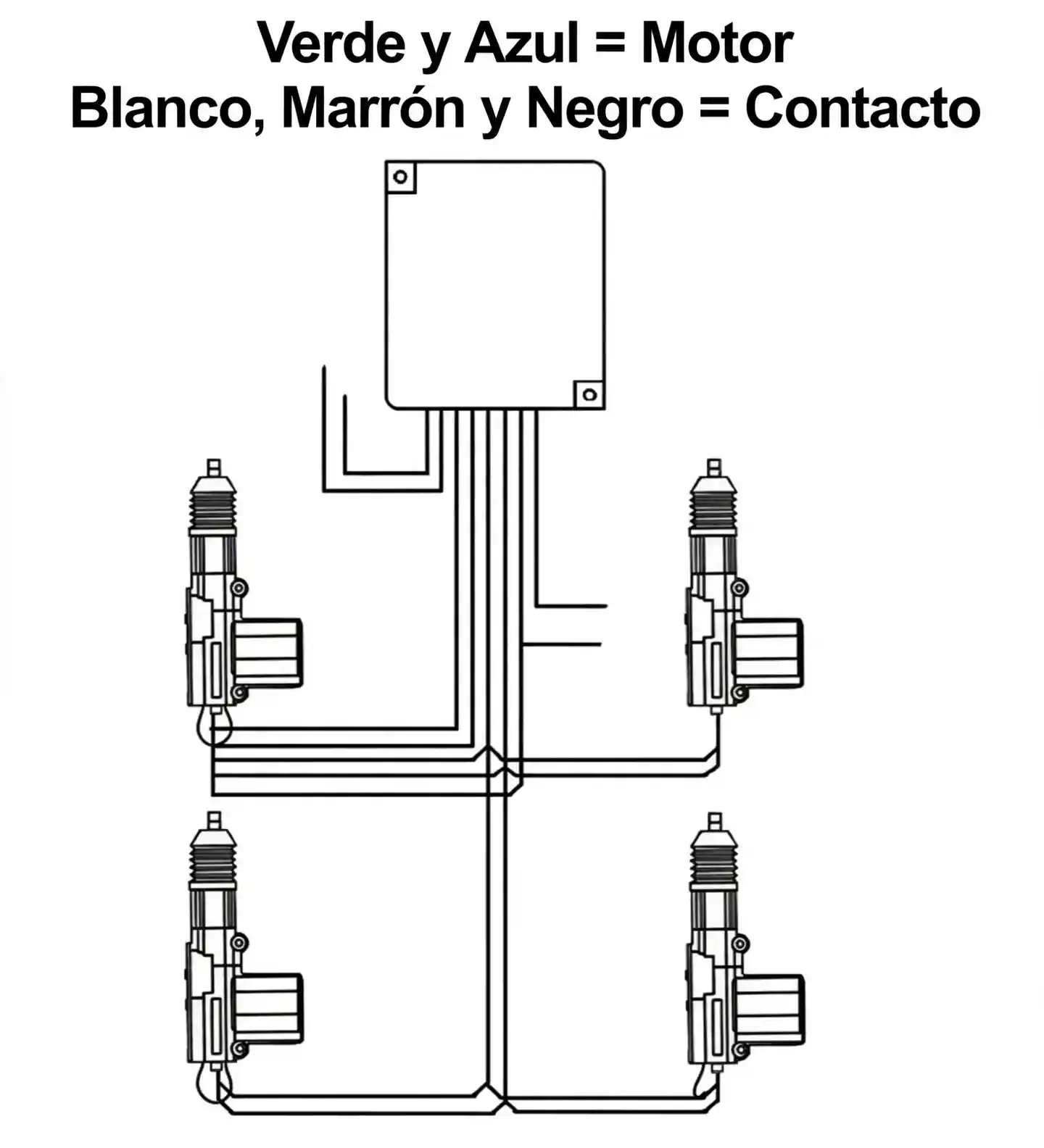

• Paso 1: Conectá el precableado al conector del módulo.

• Paso 2: Conectá los dos actuadores de las puertas delanteras, mediante los cinco cables de conexión que posee cada uno, al precableado del módulo, respetando los colores y realizando los empalmes de manera prolija.

• Paso 3: Conectá los dos actuadores de las puertas traseras, mediante los dos cables de conexión que posee cada uno, al precableado del módulo, respetando los colores y realizando los empalmes de manera prolija.

• Paso 4: Conectá los cables restantes del precableado, Azul (Abre) y Verde (Cierra) a los cables Abre y Cierra de la central de alarma respectivamente.

• Paso 5: Por último, conectá los cables rojo y negro a 12 VCC y GND.

• Paso 6: Si querés comandar también la apertura y cierre centralizado desde una llave de comando ubicada en el habitáculo, conectá según se indica en el Diagrama 1

Funcionamiento y polaridad de los cables

Los cables de color Verde y Azul suministran energía al motor de los actuadores y, dependiendo de la polaridad, los actuadores se moverán hacia arriba (posición abierta) o hacia abajo (posición cerrada).

• Cuando el actuador está en la posición abierta, se produce la unión de los cables Blanco y Negro, mientras que el cable verde queda desconectado.

• Cuando el actuador se encuentra en la posición cerrada, los cables Marrón y Negro se conectan, y el cable Blanco queda desconectado.

Recomendaciones de instalación mecánica

• Antes de ajustar los tornillos del doble empalme, ubicar el pestillo en la mitad del recorrido, y hacer lo mismo con la parte móvil del actuador. Ajustar los tornillos y luego verificar el movimiento de todo el conjunto.

• Observá que este movimiento sea suave. Ninguno de los elementos agregados (parte móvil del actuador, varilla y empalme) debe rozar en ninguna parte de los elementos circundantes.

• Verificá que las piezas agregadas no entorpezcan en ninguna parte el recorrido de los vidrios de las ventanillas (bajá y subí las mismas por completo para verificarlo).

• El movimiento del actuador debe ser paralelo al de la varilla del pestillo del seguro. Si por razones físicas no puede montarse en la línea de esta varilla, debe optarse por moldear la varilla en forma de Z, evitando un ángulo entre ambas varillas. Diagrama 2

Instrucciones de montaje paso a paso

Para el montaje de los actuadores en las puertas, debe previamente desmontarse el panel lateral de la misma, dejando expuesto el mecanismo de la cerradura de la puerta. El actuador debe sujetarse con los tornillos provistos para tal fin, teniendo en cuenta que los mismos son autorroscantes. La varilla provista debe enhebrarse en la parte móvil del actuador, y por el otro extremo, fijarse solidariamente a la varilla accionada por el pestillo del seguro, utilizando el doble empalme.

Para montar correctamente el kit, seguí estos pasos:

1. Moldear la chapa ranurada de modo que permita alejar el motor de la puerta para poder alinearlo debajo del pestillo.

2. En la chapa ranurada, colocar las grampas de ajuste rápido en el centro de la ranura corredera, para luego amurarla a la puerta, y poder así subir o bajar el motor en caso de requerirlo. Diagrama 3
